به عنوان یک تامین کننده قابل اعتماد LSAW Line Pipe، من اهمیت حیاتی محاسبه دقیق مقاومت برشی محصولات خود را درک می کنم. مقاومت برشی یک ویژگی اساسی است که توانایی لوله را برای مقاومت در برابر نیروهایی که موازی با سطح مقطع آن عمل می کنند تعیین می کند. در این وبلاگ، من یک راهنمای جامع در مورد نحوه محاسبه مقاومت برشی خط لوله LSAW را به اشتراک خواهم گذاشت که برای مشتریان ما در کاربردهای مختلف مهندسی و ساخت و ساز مفید خواهد بود.
درک مقاومت برشی
مقاومت برشی حداکثر تنش برشی است که یک ماده می تواند قبل از شکست تحمل کند. در زمینه لوله خط LSAW، نیروهای برشی می تواند به دلیل عوامل مختلفی مانند حرکت خاک، فعالیت لرزه ای یا جریان سیال داخلی با تغییر جهت ناگهانی رخ دهد. هنگامی که یک لوله تحت نیروهای برشی قرار می گیرد، ماده تغییر شکل در امتداد سطوح موازی با نیروی اعمال شده را تجربه می کند.
عوامل موثر بر مقاومت برشی لوله خط LSAW
- خواص مواد
نوع فولاد مورد استفاده در ساخت لوله خط LSAW به طور قابل توجهی بر مقاومت برشی آن تأثیر می گذارد. به عنوان مثال، فولادهای با استحکام بالا معمولاً در مقایسه با فولادهای کم کربن دارای مقاومت برشی بالاتری هستند. ترکیب شیمیایی فولاد، از جمله وجود عناصری مانند کربن، منگنز و عناصر آلیاژی، میتواند بر ریزساختار ماده و در نتیجه مقاومت برشی آن تأثیر بگذارد. - ابعاد لوله
قطر و ضخامت دیواره لوله نقش مهمی دارد. لوله ای با ضخامت دیواره بزرگتر معمولاً دارای مقاومت برشی بالاتری است زیرا مواد بیشتری برای مقاومت در برابر نیروهای برشی دارد. قطر بیرونی و داخلی لوله نیز بر توزیع تنش برشی در سطح مقطع تأثیر می گذارد. - فرآیند تولید
فرآیند LSAW (جوشکاری زیردریایی طولی) جوشکاری با کیفیت بالا را تضمین می کند که برای حفظ یکپارچگی لوله ضروری است. کیفیت جوش می تواند بر استحکام برشی به ویژه در ناحیه جوش تأثیر بگذارد. یک جوش خوب ساخته شده استحکام برشی مشابهی با مواد پایه دارد، در حالی که یک جوش معیوب می تواند به عنوان نقطه ضعف عمل کند.
روشهای محاسبه نظری
1. فرمول تنش برشی
فرمول اصلی تنش برشی ($\tau$) به شرح زیر است:
$\tau=\frac{f}{A}$$A}
که در آن $F$ نیروی برشی اعمال شده به لوله است و $A$ سطح مقطعی است که نیروی برشی بر روی آن توزیع می شود.
برای یک مقطع دایره ای یک لوله خط LSAW، مساحت $A$ مورد استفاده در محاسبه تنش برشی به شرایط بارگذاری خاص بستگی دارد. اگر لوله ای با قطر خارجی $D$ و قطر داخلی $d$ را در نظر بگیریم، سطح مقطع برای برش را می توان بر اساس این فرض که نیروی برشی چگونه توزیع می شود، متفاوت محاسبه کرد.
در مورد برش خالص، مساحت $A$ برای مقطع دایره ای جامد به گونه ای محاسبه می شود که گویی کل مقطع را در نظر می گیریم. با این حال، برای یک لوله توخالی، باید فضای خالی داخلی را در نظر بگیریم. سطح مقطع موثر برای برش در یک لوله با دیواره نازک (که در آن ضخامت دیوار $t=\frac{D - d}{2}$ در مقایسه با قطر کوچک است) را می توان به صورت $A = \pi Dt$ تقریب زد.
2. مقاومت برشی بر اساس خواص مواد
مقاومت برشی نهایی ($\tau_{u}$) مواد لوله را می توان با مقاومت کششی نهایی آن ($\sigma_{u}$) مرتبط دانست. برای بسیاری از مواد انعطاف پذیر، یک تقریب رایج $\tau_{u}=0.577\sigma_{u}$ است. این رابطه بر اساس معیار تسلیم فون میزس است که به طور گسترده در مهندسی برای پیشبینی بازده مواد انعطافپذیر تحت شرایط تنش پیچیده استفاده میشود.
برای محاسبه حداکثر نیروی برشی ($F_{max}$) که لوله میتواند تحمل کند، میتوانیم فرمول تنش برشی را دوباره مرتب کنیم:
$F_{max}=\tau_{u}A$
محاسبه مثال

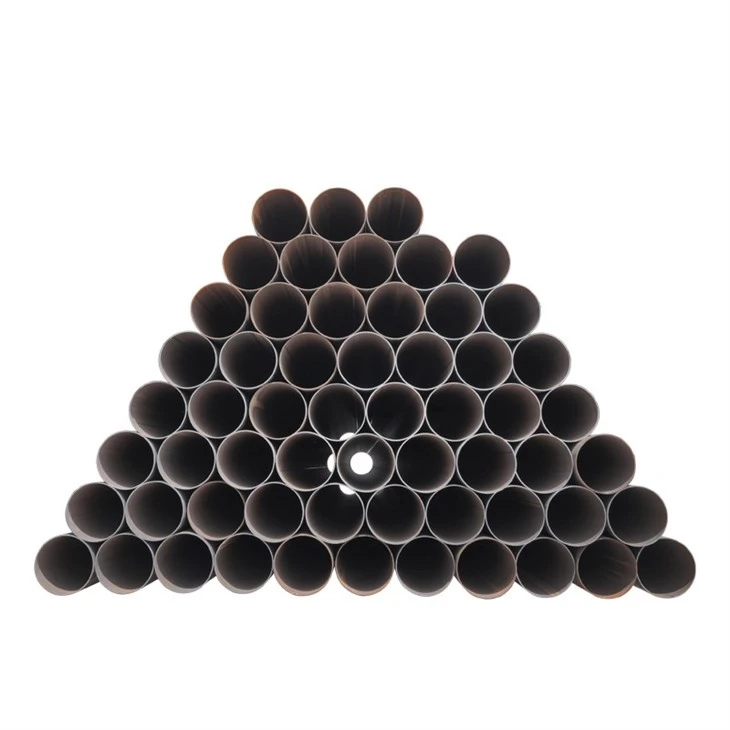

بیایید یک لوله DN800 LSAW [/lsaw - steel - pipe/dn800 - lsaw - pipes.html] با قطر خارجی $D = 820$ mm، قطر داخلی $d = 800$ mm و ضخامت دیوار $t=\frac{D - d}{2}=10$ mm را در نظر بگیریم. فرض کنید فولاد استفاده شده در لوله دارای استحکام کششی نهایی $\sigma_{u}=400$ MPa است.
ابتدا سطح مقطع موثر برش را محاسبه می کنیم. با استفاده از تقریب دیواره نازک، $A=\pi Dt=\pi\times820\times10 = 8200\pi$ $mm^{2}\approx25761$ $mm^{2}=0.025761$ $m^{2}$
سپس، مقاومت برشی نهایی را پیدا می کنیم. با استفاده از تقریب $\tau_{u}=0.577\sigma_{u}$، داریم $\tau_{u}=0.577\times400 = 230.8$ مگاپاسکال
در نهایت ما حداکثر نیروی برشی را محاسبه می کنیم:
$F_{max}=\tau_{u}A$
$F_{max}=230.8\times10^{6}\times0.025761\approx5.95\times10^{6}$ N
ملاحظات عملی
- عوامل ایمنی
در کاربردهای دنیای واقعی، عوامل ایمنی همیشه برای مقاومت برشی محاسبهشده اعمال میشوند. این عوامل باعث عدم قطعیت در خواص مواد، تغییرات تولید و غیرقابل پیش بینی بودن شرایط بارگذاری می شوند. فاکتورهای ایمنی معمولی برای مقاومت برشی می تواند از 1.5 تا 3 باشد، بسته به بحرانی بودن کاربرد. - تست و اعتبارسنجی
محاسبات بر اساس مدلهای نظری است و انجام آزمایش فیزیکی برای تأیید نتایج مهم است. آزمایش برشی را می توان بر روی نمونه های لوله در محیط آزمایشگاهی با استفاده از تجهیزات تخصصی انجام داد. این کمک می کند تا اطمینان حاصل شود که مقاومت برشی واقعی لوله خط LSAW ما با الزامات طراحی مطابقت دارد یا از آن فراتر می رود.
ملاحظات برای کاربردهای مختلف
- انتقال نفت و گاز
در خطوط لوله نفت و گاز، جایی که لوله ها اغلب در زیر زمین مدفون هستند و ممکن است تحت نیروهای برشی مرتبط با خاک قرار گیرند، محاسبه دقیق مقاومت برشی بسیار مهم است. ماAPI 2B Q235B STEEL PIPE DN900اغلب در چنین برنامه هایی استفاده می شود. حمل و نقل سیالات در فواصل طولانی مستلزم مقاومت لوله ها در برابر نیروهای برشی دینامیکی و استاتیکی مختلف است، بنابراین محاسبه مقاومت برشی باید تمام سناریوهای بارگذاری ممکن را در نظر بگیرد. - کاربردهای ساختاری
هنگامی که لوله خط LSAW در کاربردهای سازهای مانند قابها یا پلها استفاده میشود، محاسبه مقاومت برشی پیچیدهتر است. لوله ها ممکن است تحت بارهای ترکیبی از جمله نیروهای برشی، خمشی و محوری قرار گیرند. مقاومت برشی باید در ارتباط با سایر پارامترهای طراحی ارزیابی شود تا از پایداری و ایمنی کلی سازه اطمینان حاصل شود.
اهمیت محاسبه دقیق مقاومت برشی
محاسبه دقیق مقاومت برشی به چند دلیل حیاتی است. اولاً، ایمنی پروژه مهندسی را تضمین می کند. لوله ای با مقاومت برشی ناکافی چه یک خط لوله حامل مواد خطرناک باشد یا یک جزء سازه ای در یک ساختمان مرتفع، می تواند منجر به خرابی های فاجعه بار شود. دوم اینکه به بهینه سازی طراحی کمک می کند. با محاسبه دقیق مقاومت برشی، مهندسان میتوانند مناسبترین اندازه و متریال لوله را انتخاب کنند که میتواند منجر به صرفهجویی در هزینهها بدون به خطر انداختن ایمنی شود.
اگر به دنبال لوله LSAW با کیفیت بالا برای پروژه های خود هستید، ما اینجا هستیم تا بهترین راه حل ها را به شما ارائه دهیم. محصولات ما با کنترل کیفیت دقیق تولید می شوند و از استحکام برشی قابل اعتماد و سایر خواص مکانیکی اطمینان می دهند. این که آیا شما نیاز به یکلوله A106یا سایر لوله های تخصصی LSAW، برای تهیه با ما تماس بگیرید و در مورد نیازهای خاص خود صحبت کنید. ما متعهد به کمک به شما در تصمیم گیری آگاهانه و تضمین موفقیت پروژه های شما هستیم.
مراجع
- تیموشنکو، SP و گودیر، JN (1970). نظریه الاستیسیته. مک گراو - هیل.
- بودیناس، آر جی، و نیسبت، جی کی (2011). طراحی مهندسی مکانیک شیگلی. مک گراو - هیل.
- موسسه نفت آمریکا (API). (2019). مشخصات API 5L - Line Pipe.
